干貨 | CASS中計算土方量的問題及其解決方法

一、分析數據

1 檢查是否有CASS編碼

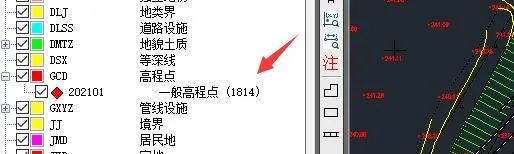

打開圖形，展開左側屬性面板，找到高程點所在圖層。出現下圖所示的編碼，說明圖上的高程點，具備CASS編碼。如果只出現數字編碼，而無中文名稱“一般高程點”。也屬于無編碼高程點。

2 檢查是否有高程值

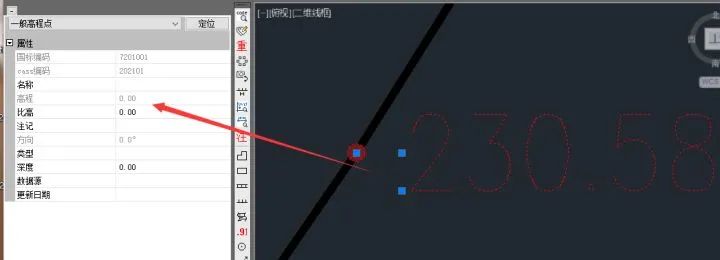

單獨選擇某個高程點，然后點擊左側的屬性面板，查看“高程”屬性值是否和圖面注記相符。下圖的高程為0，而注記為230.58。所以導出的坐標文件，高程為0.

二、解決方法

這個實例數據，出現提取坐標數據高程錯誤，是因?yàn)?span style="font-weight:600;">高程點的高程屬性值和注記不匹配。有兩種方法解決這個問題，可以將注記值寫入高程點屬性?；蛘咧苯犹崛∽⒂浉叱讨担鳛辄c(diǎn)的z值。下面講講操作步驟。

方法1

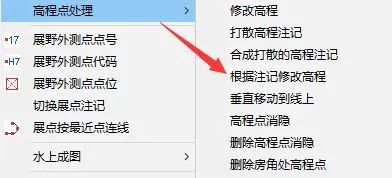

1）點擊菜單：繪圖處理-高程點處理-根據注記修改高程。批量將注記寫入高程。

2）點擊菜單：工程應用-高程點生成數據文件-有編碼高程點。批量提取圖上高程點坐標，生成dat文件。此功能提取有編碼高程點，且文字和高程點在一個編組內。

方法2

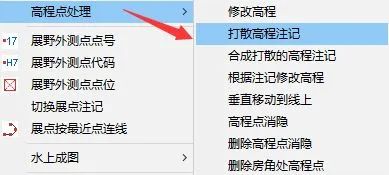

1）點擊菜單：繪圖處理-高程點處理-打散高程點注記。按命令行提示，批量將高程點和注記分離。

2）點擊菜單：工程應用-高程點生成數據文件-無編碼高程點。按命令行提示完成提取。注意命令行的操作，見下圖。不能直接回車，要輸入圖層名。直接回車提取的結果還是高程為0.
